EMC対策用ナノクリスタルコア
特長
- 超高透磁率磁性材料のナノクリスタルコア®
(μi=30,000～100,000)を使用 - 低周波コモンモードノイズに対して優れたノイズ低減効果
- 高性能で小型化が可能
用途
・電鉄、車両試験
・電源ライン、信号ラインの伝導ノイズ対策
・OA機器、インバータ応用機器からの発生ノイズ対策
・VDE規格等による低周波ノイズ対策
特長
・コバルト基アモルファスに匹敵する超高透磁率
(μ=30,000～100,000)
・高飽和磁束密度
・低コアロス

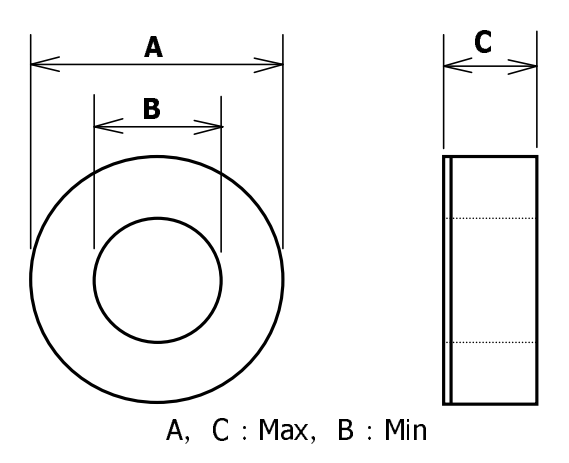

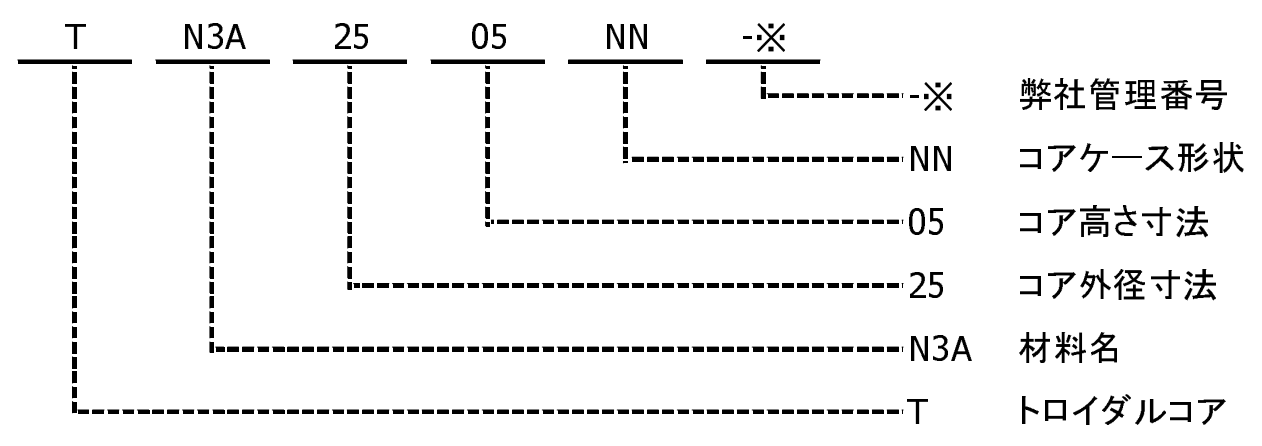

外形寸法図
| 形名 | 寸法[㎜] | 総磁束 φs(μWb) min |
断面積 Ae(mm2) tye. |
磁路長 Lm(mm) tye. |
||
|---|---|---|---|---|---|---|
| A.外径 | B.内径 | C.高さ | ||||
| TN4A14030NN | 145±1 | 95.5±1 | 36.2±1.0 | 556.7 | 456.3 | 376.1 |
| TN4A20030NN | 206±1 | 154±1 | 36±1.0 | 556.3 | 456.0 | 568.6 |
特性
