Type S-3 電子式電力量計用電流センサ（ANSI規格対応、100A定格）
外形寸法図
特長
- ANSI規格対応で精度に優れた交流電流センサ
- 磁性材料にナノクリスタル®コアを使用
用途
・電子式電力量計用電流センサ
・スマートメータ用電流センサ
特長
・飽和特性に優れている
・温度特性良好
・出力がリード線タイプの為、配線の自由度が良好
外形寸法
| 形名 | A | B | C | D | E |
|---|---|---|---|---|---|
| S-3 | 20.5 | 23.9 | 16.3 | 90 | (70) |
電気特性 Ta=25℃
仕様
| 形名 | S-3 |
|---|---|
| 適用電流 | 1～100Arms(50/60Hz)、R≦10Ω |
| 最大許容電流 | 100Arms連続 |
| 飽和限界電流 | 120Arms(50/60Hz)、R≦10Ω |
| 定格変流比 | 100A/0.04mA |
| 試験電流 | 1A |
| 二次電流 | 0.4mA |
| 比誤差 | ±0.3% |
| 位相角 | 10±10minutes |
| 負担抵抗：RB | 2.0Ω |
| 負荷抵抗の出力電圧：UB | 0.1Vrms |
| 二次巻線数 | 2500Ts |
| 二次巻線抵抗 | 42Ω(参考値) |
| 耐電圧 | AC2500V、1分間(外装-ハーネス間) |
| 絶縁抵抗 | DC500V、100MΩ以上(外装-ハーネス間) |
| 使用条件 | -25℃～+85℃ |
| 保存条件 | -25℃～+85℃ |
| 構造 | PP外装ケース、片面充填封止 |
| 出力端子 | UL3265ビニール電線(AWG26) |
| 重量 | 約22g |

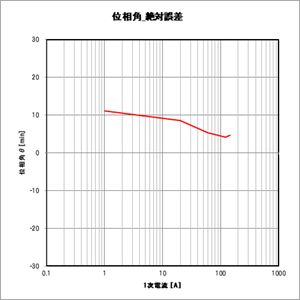

特性
