Type MZ-3F リード線接続型零相変流器(ZCT)
外形寸法図
特長
- 小型モールドタイプ零相変流器
- 小型、軽量化に最適
用途
・漏電遮断器用
・漏電検知用
・漏電リレー用
特長
・貫通穴はφ10.1mmを確保
・出力がリード線タイプの為、配線の自由度が良好
・温度特性が良好

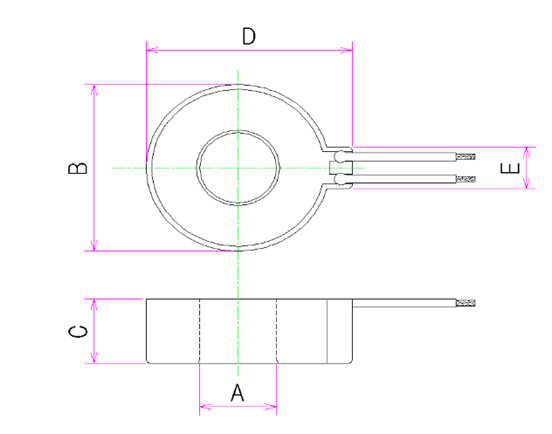

外形寸法
| 形名 | A | B | C | D | E |
|---|---|---|---|---|---|
| MZ-3F | 10.1 | 24.0 | 9.3 | 27.0 | 6.0 |
電気特性 Ta=25℃
仕様
| 形名 | MZ-3F |
|---|---|
| 周波数 f[Hz] |
50/60 |
| 出力電圧 Vo[mV] |
10.5～12.5 |
| 平衡特性 Vo"[mV] |
3.0≧ |
| 過漏電特性 τ[％] |
10≧ |
| 温度特性-10℃～80℃ tv[％] |
90～110 |
| 零相電流 Io[mA] |
23 |
| 負荷抵抗 R[Ω] |
500 |
| 平衡電流 IL[A] |
100 |
特性
