HS-PTA 小容量品 / ネジ固定タイプ
外形寸法図

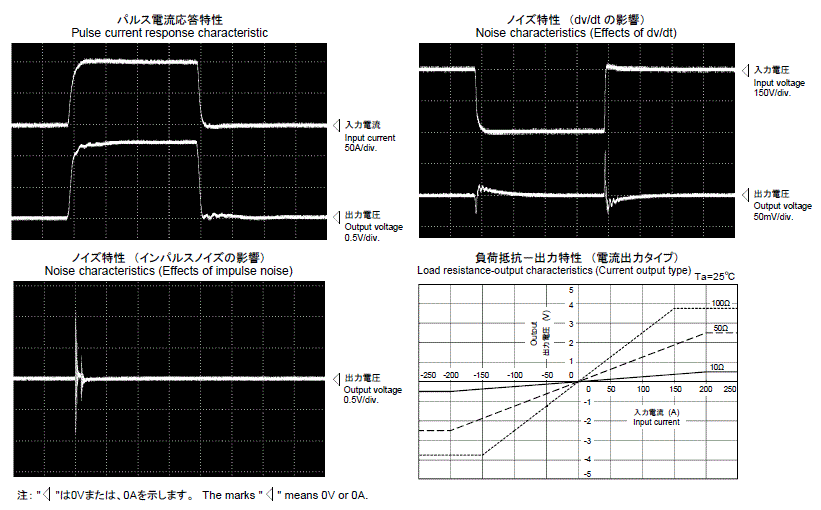

特性図
特長
- 定格電流値 ・・・ 50A ～ 100A
- 3回路同時計測が可能です
- 高精度・コンパクトサイズを実現しました
- 応答性・直線性および温度特性に優れています
- 電圧出力と電流出力の両方を準備しました
用途
インバータ装置、サーボドライバ、電源装置、NC工作機
電気特性 Ta=25℃
| 出力タイプ | 電流出力タイプ | |
|---|---|---|
| 形名 | HS-PTA050A00125B15 | HS-PTA100A0025B15 |
| 定格電流 [If] | ±50A | ±100A |
| 連続通電DC電流 | ±50A | ±100A |
| 飽和電流 | ±150A | ±200A |
| 直線性範囲 | 0~±150A (RL=10~100Ω) | 0~±200A (RL=10~50Ω) |
| 定格出力 [Ih] | I0±12.5mA±1% | I0±25mA±1% |
| 残留出力 [I0] | Within ±0.2mA | |
| 直線性 | Within ±0.3% | |
| 二次巻線抵抗 | Approx. 120Ω | |
| 応答速度 | Within 1μs （The smaller one on either at di/dt = 100A/μs or If/μs.） | |
| 過渡特性 | Within 10% | |
| ヒステリシス巾 | Within 0.2mA | |
| 出力温度特性 | Within ±0.02%/℃ | |
| 残留出力温度特性 | Within ±0.01mA/℃ | |
| 制御電源 | ±15V±5% | |
| 消費電流 | 60mA+（Input current/4000） | |
| 使用温度範囲 | -15℃～+80℃ | |
| 保存温度範囲 | -25℃～+85℃ | |
| 耐電圧 | 2500V AC 50/60Hz 1minute | |
| 絶縁抵抗 | Not less than 500MΩ 500V DC | |
- Note1）
- 残留出力値はコアヒステリシス除去後の値である。
- Note2）
- 飽和電流の通電時間は 1秒以内のこと。
- Note3）
- 連続通電DC電流×150％の通電時間は 1分以内のこと。
