HP-PGA | ホール式電流センサ | 甲神電機株式会社

HP-PGA 　小型中容量品 / 基板搭載タイプ

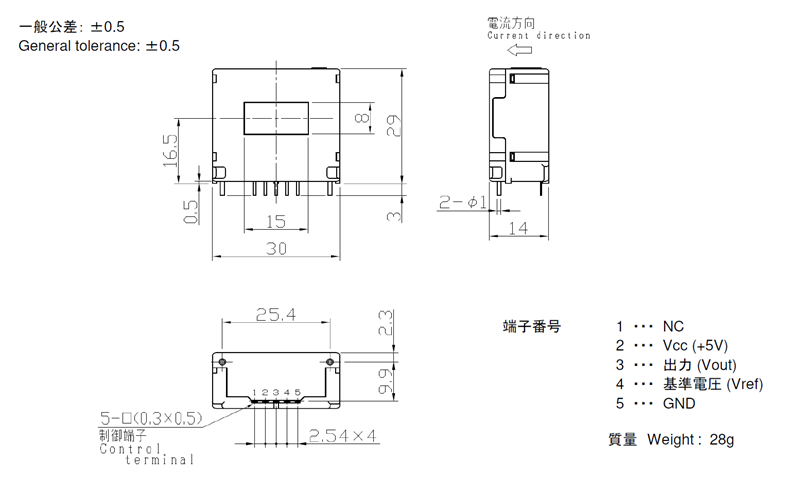

外形寸法図

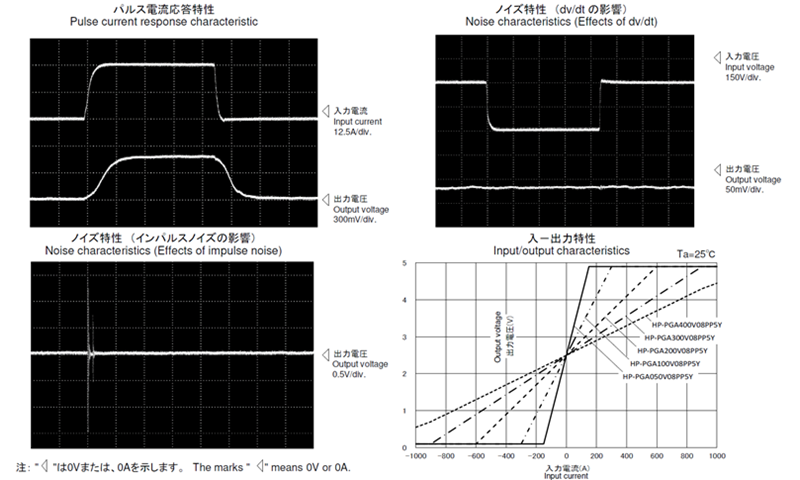

特性図

用途

インバータ装置、サーボドライバ、電源装置、UPS、太陽光発電パワコン、エアコン

詳細データ

電気特性 Ta=25℃

形名	HP-PGA050V08PP5Y	HP-PGA100V08PP5Y	HP-PGA150V08PP5Y	HP-PGA200V08PP5Y	HP-PGA300V08PP5Y	HP-PGA400V08PP5Y
定格DC電流 [If]	±50A	±100A	±150A	±200A	±300A	±400A
飽和DC電流 [Is]	±131A	±262A	±393A	±525A	±787A	±900A
直線性範囲	0～±125A	0～±250A	0～±375A	0～±500A	0～±750A	0～±800A
定格出力 [Vh]	V0±0.8V±1.2% (RL=10kΩ)
オフセット電圧 [V0]	±10mV (I=0, Vout-Vref)
内部基準出力電圧 [Vref]	+2.5V±20mV
外部基準入力電圧 [Vref]	+0.5V～+2.65V
ヒステリシス巾	Within 10mV
直線性 [at 0～If]	Within ±0.5%
制御電源電圧 [Vcc]	+5V±5%（出力電圧変動±1％以下）
消費電流	Within 20mA
応答速度	Within 5μs（If<100A : di/dt = If/μs If≧100A : 100A/μs）
過渡特性	Within 10%（If<100A : di/dt = If/μs If≧100A : 100A/μs）
出力電圧温度特性	Within ±200ppm/℃（オフセット電圧変化分除く）
オフセット電圧温度特性	Within ±0.1mV/℃
内部基準出力電圧温度特性	Within ±200ppm/℃
耐電圧	AC4000V 60Hz for 1 minute（制御端子一括 ←→ 一次貫通穴内面）
絶縁抵抗	Not less than 500MΩ DC 500Vmegger（制御端子一括 ←→ 一次貫通穴内面）
使用周囲温度	-40℃～+105℃
保存温度	-40℃～+105℃

Note1）: オフセット電圧は、コア消磁後の値です。
Note2）: 温度特性は、動作温度範囲内における最大変動を温度範囲で割った値を示しています。
Note3）: 本仕様は基準電圧（Vref）を基準として精度を求めた場合です。内部基準電圧を使用しない場合の精度は、内部基準電圧誤差および内部基準電圧温度特性が加算されますので、ご注意ください。
Note4）: 湿度が高い環境で保管された場合には、出力が変動する可能性がありますのでご注意ください。
