HB-10RS クランプ式直流電流センサ

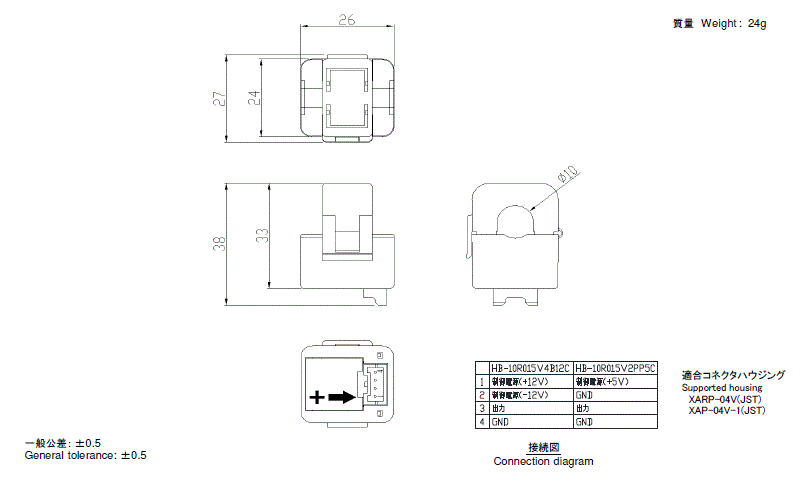

外形寸法図

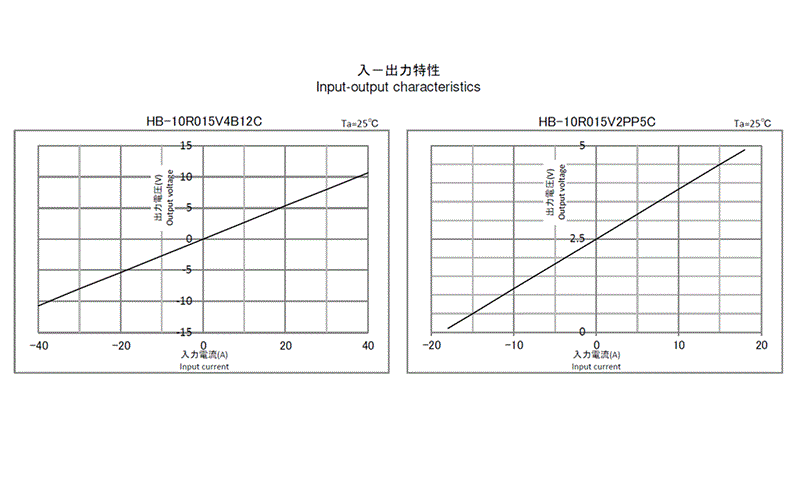

特性図
電気特性 Ta=25℃
| 形名 | HB-10R015V4B12C | HB-10R015V2PP5C |
|---|---|---|
| 定格電流 | ±15A | |
| 飽和電流 | ±33.75A | ±16.5A |
| 直線性範囲 | 0～±30A | 0～±15A |
| 定格出力 | ±4V±4.5% 以下（RL=10kΩ） | V0±2V±90mV 以下（RL=10kΩ） |
| 残留出力 | ±150mV 以下 | （Vcc/2）±75mV 以下 |
| 直線性 | ±1% 以下 | |
| 応答速度 | 10μs 以下 | 30μs 以下 |
| 過渡特性 | 10% 以下 | |
| ヒステリシス巾 | 100mV 以下 | 50mV 以下 |
| 出力温度特性 | ±0.15%/℃ 以下 | |
| 残留出力温度特性 | ±14mV/℃ 以下 | ±7mV/℃ 以下 |
| 制御電源 | ±12V±5% | +5V±2% |
| 消費電流 | 20mA 以下 | 15mA 以下 |
| 使用温度範囲 | -10℃～+80℃ | |
| 保存温度範囲 | -20℃～+85℃ | |
| 耐電圧 | 2500V AC 1分間 | |
| 絶縁抵抗 | 500V DC 500MΩ以上 | |
- Note1）
- 残留出力値はコアヒステリシス除去後の値です。
- Note2）
- 出力仕様は出力抵抗100Ω、最大出力電流は2mA以下です。
