HB-02RS クランプ式直流電流センサ

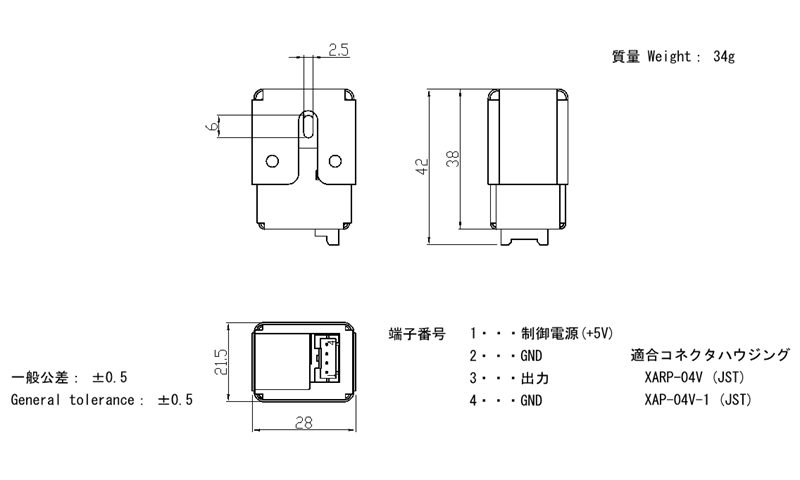

外形寸法図

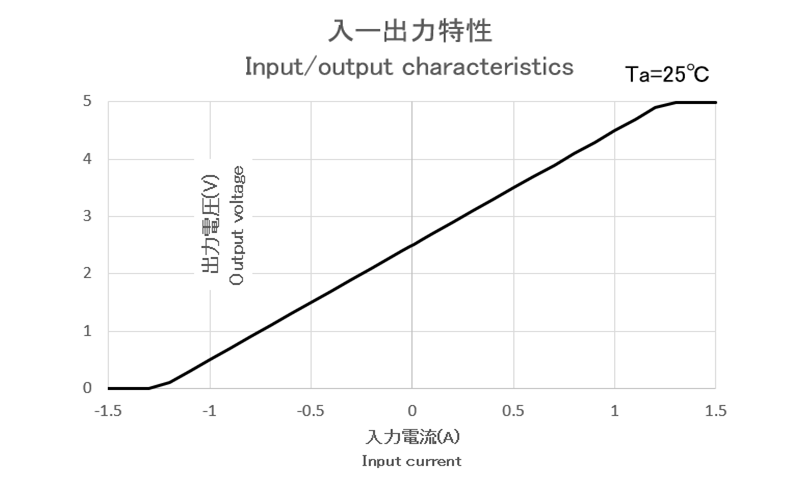

特性図
電気特性 Ta=25℃
| 形名 | HB-02R001V2PP5C |
|---|---|
| 定格電流 | ±1A |
| 飽和電流 | ±1.1A |
| 直線性範囲 | 0.1A～±1.1A |
| 定格出力 | V0±2V±4.5%以下(RL=10kΩ) |
| 残留出力 | 2.5V±50mV(I=0) |
| 直線性 | ±1%以下 |
| ヒステリシス巾 | 100mV以下 |
| 制御電源電圧 | +5V±5% |
| 消費電流 | 60mA以下 |
| 定格出力温度特性 | ±0.15%/℃以下 |
| 残留出力温度特性 | ±2mV/℃以下 |
| 耐電圧 | AC2000V 60Hz 1分間 |
| 絶縁抵抗 | DC500V 100MΩ以上 |
| 使用温度範囲 | -10℃～+60℃ |
| 保存温度範囲 | -20℃～+70℃ |
- Note1）
- 残留出力値は、コア消磁後の値です。
- Note2）
- 温度特性は、動作温度範囲内における最大変動を温度範囲で割った値を示しています。
- Note3）
- 湿度が高い環境で保管された場合には、出力が変動する可能性がありますのでご注意ください。
