HS-KB 中容量品 / ネジ固定タイプ

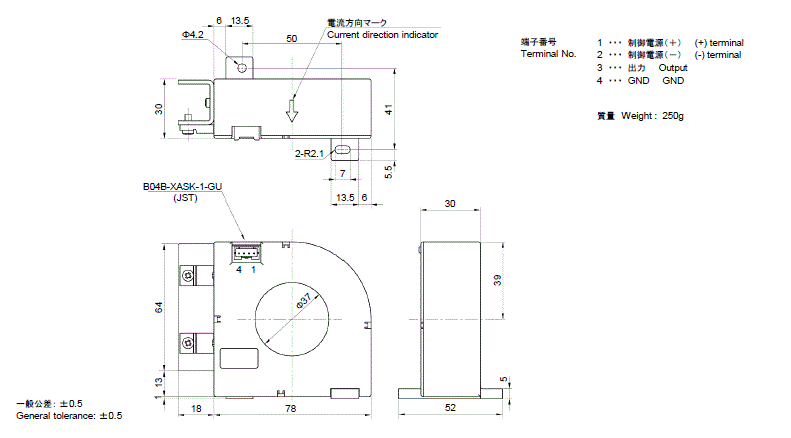

外形寸法図
特性図
特長
- 定格電流値 ・・・ 500A ～ 1000A
- 応答性・直線性および温度特性に優れています
- 電圧出力と電流出力の両方を準備しました
- 外付ヒートシンクにより大電流測定可能
- HS-Kの派生機種、最大測定電流1600A
用途
インバータ装置、電源装置
電気特性 Ta=25℃
| 出力タイプ | 電圧出力タイプ | 電流出力タイプ | ||
|---|---|---|---|---|
| 形名 | HS-KB500V4B15J | HS-KBE10V4B15J | HS-KB500A0125B15J | HS-KBE10A025B15J |
| 定格電流 [If] | ±500A | ±1000A | ±500A | ±1000A |
| 連続通電DC電流 | ±1000A | |||
| 飽和電流 [Is] | ±1600A | ±1600A (RL=1~3Ω) | ||
| 直線性範囲 | 0~±1500A | 0~±1500A (RL=1~3Ω) | ||
| 定格出力 [Vh,Ih] | V0±4V±1.5% (RL=20kΩ) | I0±125mA±1.5% | I0±250mA±1.5% | |
| 残留出力 [V0,I0] | Within ±20mV | Within ±0.2mA | ||
| 直線性 | Within ±0.5% | |||
| 二次巻線抵抗 | Approx. 24Ω | |||
| 応答速度 | Within 1μs (at di/dt=100A/μs) | |||
| 過渡特性 | Within 20% | |||
| ヒステリシス巾 | Within 20mV | Within 0.2mA | ||
| 出力温度特性 | Within ±0.02%/℃ | |||
| 残留出力温度特性 | Within ±1mV/℃ | Within ±0.01mA/℃ | ||
| 制御電源 | ±15V±5% | |||
| 消費電流 | 20mA+(Input current/4000) | |||
| 使用温度範囲 | -10℃~+80℃ | |||
| 保存温度範囲 | -15℃~+85℃ | |||
| 耐電圧 | 4000V AC 50/60Hz 1minute | |||
| 絶縁抵抗 | Not less than 500MΩ 500V DC | |||
- Note1）
- 残留出力値はコアヒステリシス除去後の値です。
