EMC对策用纳米晶磁芯
特点
- 使用超高导磁率磁性材料的纳米晶磁芯®(μi=30,000～100,000)
- 对低频共模噪音具有优异的降低噪音效果
- 可满足高性能且小型化
用途
・电铁、车辆试验
・用于电源线、信号线的传导噪音对策
・用于从OA设备、逆变器应用设备产生噪音的对策
・用于根据VDE规格等的低频噪音对策
特点
・与Co基非晶合金匹敌的超高导磁率 (μ=30,000～100,000)
・高饱和磁束密度
・低磁芯损耗

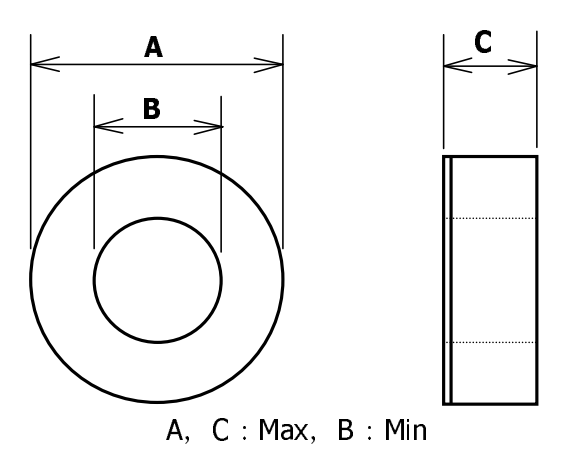

外形尺寸图
| 型号 | 尺寸 [mm] | 总磁束 φs(μWb) min |
截面积 Ae(mm2) tye. |
磁路长度 Lm(mm) tye. |
||
|---|---|---|---|---|---|---|
| A.外径 | B.内径 | C.高度 | ||||
| TN4A14030NN | 145±1 | 95.5±1 | 36.2±1.0 | 556.7 | 456.3 | 376.1 |
| TN4A20030NN | 206±1 | 154±1 | 36±1.0 | 556.3 | 456.0 | 568.6 |
特性
