Type S-4 电子式电表用电流传感器(对应ANSI规格、200A额定)

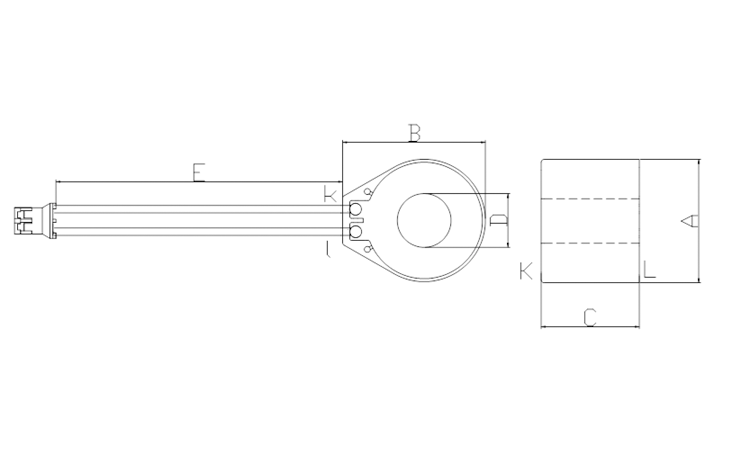

外形尺寸图
特点
- 对应ANSI规格且高精度的电流传感器
- 磁性材料上使用纳米结晶®磁芯
用途
・电子式电表用电流传感器
・智能电表用电流传感器
特点
・具有优异的饱和特性
・温度特性优异
・因输出为引线型，配线自由度高
外形尺寸
| 型号 | A | B | C | D | E |
|---|---|---|---|---|---|
| S-4 | 23.6 | 27.0 | 16.3 | 9.0 | (70) |
电气特性 Ta=25℃
规格
| 型号 | S-4 |
|---|---|
| 适用电流 | 1～20Arms(50/60Hz)、R≦10Ω |
| 最大容许电流 | 200Arms连续 |
| 饱和极限电流 | 240Arms(50/60Hz)、R≦10Ω |
| 额定变流比 | 200A/0.08mA |
| 试验电流 | 1A |
| 二次电流 | 0.4mA |
| 比误差 | ±0.3% |
| 相位角 | 10±10minutes |
| 负载电阻：RB | 2.0Ω |
| 负载电阻间的输出电压：UB | 0.2Vrms |
| 二次线圈数 | 2500Ts |
| 二次线圈电阻 | 51Ω(参考值) |
| 耐电压 | AC2500V、1分钟(外装-线束之间) |
| 绝缘电阻 | DC500V、100MΩ以上(外装-线束之间) |
| 使用条件 | -25℃～+85℃ |
| 保存条件 | -25℃～+85℃ |
| 结构 | PP外装壳、单面注塑封装 |
| 输出端子 | UL3265乙烯电线(AWG26) |
| 重量 | 约31g |

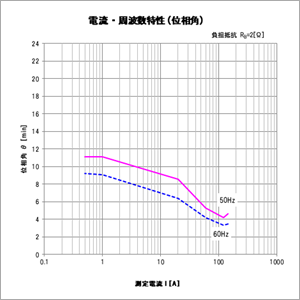

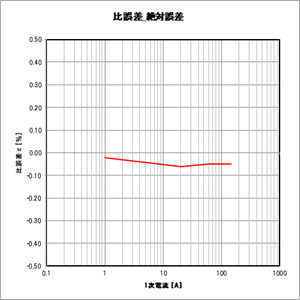

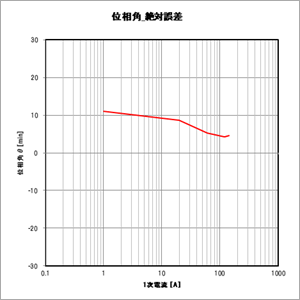

特性
