HC-TNR 中容量产品 / 螺丝固定型

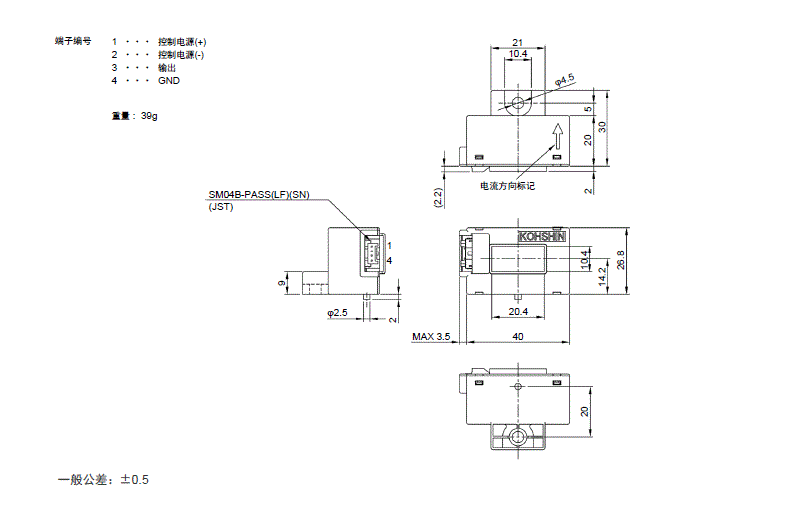

外形尺寸图
特性图
特点
- 额定电流值 ・・・ 50A ～ 800A
- 优异的抗干扰性
- 与以往产品（HC-TN）相比，降低了产品的高度
- 对应欧洲规格的高强度绝缘品
- 底盘安装型
用途
变频器设备、伺服驱动器、电源设备、不间断电源（UPS）、数控机床、电焊机
电气特性 Ta=25℃
| 型号 | HC-TNR050V4B15 | HC-TNR100V4B15 | HC-TNR300V4B15 | HC-TNR600V4B15 | HC-TNR800V4B15 |
|---|---|---|---|---|---|
| 额定电流 [If] | ±50A | ±100A | ±300A | ±600A | ±800A |
| 饱和电流 [Is] | ±150A | ±300A | ±900A | ±1000A | |
| 线性范围 | 0～±150A | 0～±300A | 0～±700A | 0～±900A | |
| 额定输出 [Vh] RL=10kΩ | V0±4V±1% | ||||
| 剩余输出 [V0] | ±50mV 以下 | ±30mV 以下 | |||
| 线性度 | ±1% 以下 | ||||
| 应答速度 | 5μs 以下 (The smaller one on either at di/dt = 100A/μs or If/μs.) | ||||
| 过度特性 | 10% 以下 | ||||
| 磁滞宽度 | 30mV 以下 | ||||
| 输出温度特性 | ±0.1%/℃ 以下 | ||||
| 剩余输出温度特性 | ±3mV/℃ 以下 | ±1.5mV/℃ 以下 | ±1mV/℃ 以下 | ||
| 控制电源 | ±15V±5% | ||||
| 消耗电流 | 20mA 以下 | ||||
| 使用温度范围 | -25℃~+85℃ | ||||
| 保存温度范围 | -25℃~+85℃ | ||||
| 耐电压 | AC4000V 50/60Hz 1分钟 | ||||
| 绝缘电阻 | DC500V 500MΩ 以上 | ||||
- Note1）
- 剩余输出值是指去除磁心磁滞后的值。
