Type MZ-2F 引线连接型零相变流器(ZCT)(ZCT)
特点
- 小型模制型零相变流器
- 最适合小型、轻量化
用途
・漏电断路器用
・检测漏电用
・漏电继电器用
特点
・可确保穿通孔φ8.5mm
・因输出为引线型,配线自由度高
・温度特性优异

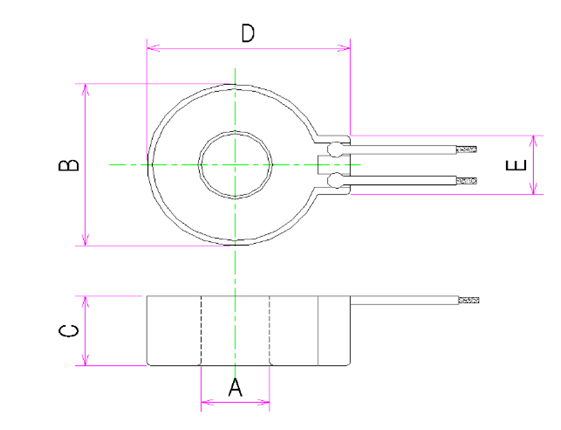

外形尺寸
型号 | A | B | C | D | E |
---|---|---|---|---|---|
MZ-2F | 8.5 | 22.0 | 9.5 | 25.3 | 8.0 |
电气特性 Ta=25℃
规格
型号 | MZ-2F |
---|---|
频率 f[Hz] |
50/60 |
输出电压 Vo[mV] |
17.0≦ |
平衡特性 Vo"[mV] |
10≧ |
过度漏电特性 τ[%] |
10≧ |
温度特性-10℃~80℃ tv[%] |
90~110 |
零相电流 Io[mA] |
22 |
负载电阻 R[Ω] |
1200 |
平衡电流 IL[A] |
180 |

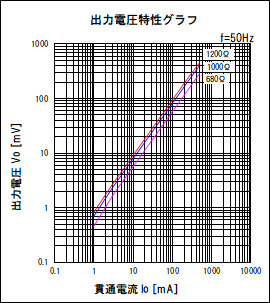

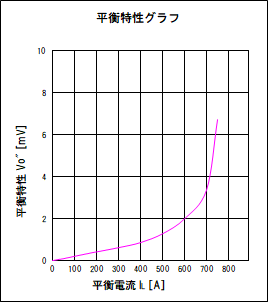

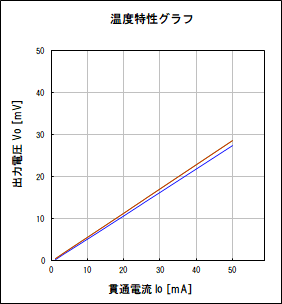

特性
