HS-PKD 小容量产品 / 基板搭载型

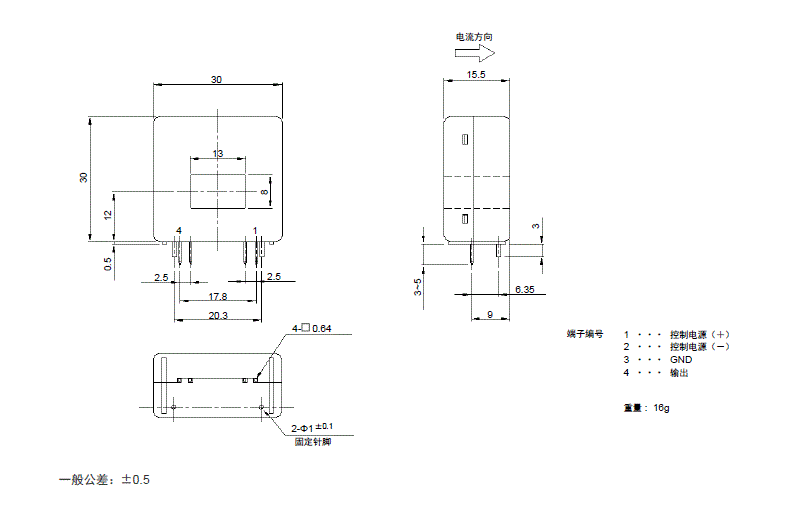

外形尺寸图

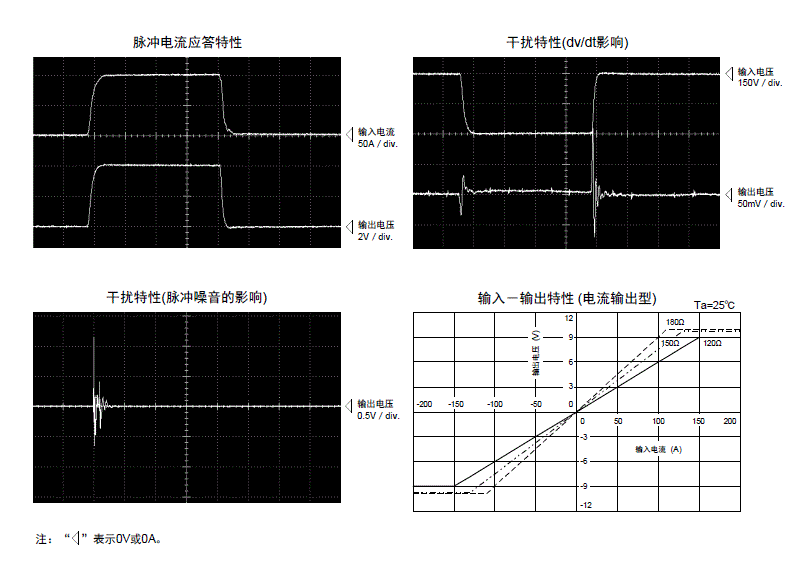

特性图
特点
- 额定电流值 ・・・ 50A ～ 150A
- 实现了高精度和小型化尺寸
- 优异的应答性、直线性以及温度特性
- 备有电压输出与电流输出两种形式
用途
变频器设备、伺服驱动器、电源设备、数控机床
电气特性 Ta=25℃
| 输出型 | 电压输出型 | 电流输出型 | |||
|---|---|---|---|---|---|
| 型号 | HS-PKD 050V4B15 |
HS-PKD 100V4B15S |
HS-PKD 150V4B15S |
HS-PKD 050A0025B15 |
HS-PKD 100A005B15 |
| 额定电流 [If] | ±50A | ±100A | ±150A | ±50A | ±100A |
| 连续通电DC电流 | ±50A | ±72A | ±108A | ±50A | ±72A |
| 饱和电流 [Is] | ±125A | ±250A | ±375A | ±100A | ±150A |
| 线性范围 | 0～±100A | 0～±200A | 0～±300A | 0～±100A (RL=100～180Ω) | 0～±150A (RL=120Ω) |
| 额定输出 [Vh,Ih] | V0±4V±1% (RL=10kΩ) | I0±25mA±1% | I0±50mA±1% | ||
| 剩余输出 [V0,I0] | ±20mV 以下 | ±0.2mA 以下 | |||
| 线性度 | ±0.5% 以下 | ||||
| 二次线圈电阻 | Approx. 47Ω | Approx. 63Ω | Approx. 38Ω | ||
| 应答速度 | 1μs 以下 (The smaller one on either at di/dt = 100A/μs or If/μs.) | ||||
| 过度特性 | 10% 以下 | ||||
| 磁滞宽度 | 20mV 以下 | 0.2mA 以下 | |||
| 输出温度特性 | ±0.01%/℃ 以下 | ||||
| 剩余输出温度特性 | ±0.8mV/℃ 以下 | ±0.01mA/℃ 以下 | |||
| 控制电源 | ±15V±5% | ||||
| 消耗电流 | 20mA+(Input current/2500) | 20mA+(Input current/3200) | 20mA+(Input current/2000) | ||
| 使用温度范围 | -10℃～+80℃ | ||||
| 保存温度范围 | -15℃～+85℃ | ||||
| 耐电压 | AC2500V 50/60Hz 1分钟 | ||||
| 绝缘电阻 | DC500V 500MΩ 以上 | ||||
- Note1）
- 剩余输出值是指去除磁心磁滞后的值。
- Note2）
- 饱和电流的通电时间为1秒钟以内。
- Note3）
- 连续通电DC电流×150％的通电时间为1分钟以内。
