HS-P 小容量产品 / 基板搭载型
外形尺寸图

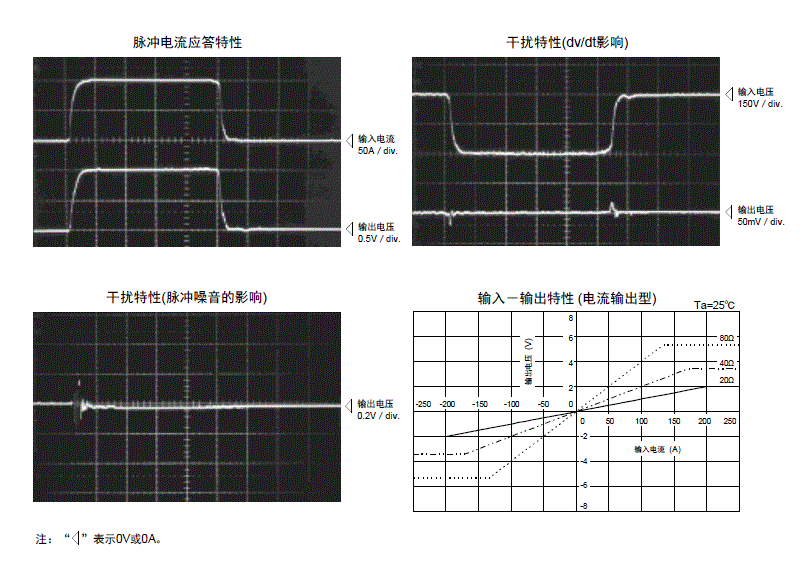

特性图
电气特性 Ta=25℃
| 输出型 | 电压输出型 | 电流输出型 | ||
|---|---|---|---|---|
| 型号 | HS-P 050V4B15 |
HS-P 100V4B15 |
HS-P 050A005B15 |
HS-P 100A005B15 |
| 额定电流 [If] | ±50A | ±100A | ±50A | ±100A |
| 连续通电DC电流 | ±50A | ±100A | ±50A | ±100A |
| 饱和电流 [Is] | ±100A | ±150A | ±80A | ±150A |
| 线性范围 | 0～±100A | 0～±150A | 0～±80A (RL=50Ω) | 0～±150A (RL=40Ω) |
| 直线性范围 [Vh,Ih] | ±4V±1% (RL=10kΩ) | ±50mA±1% | ||
| 剩余输出 [V0,I0] | ±20mV 以下 | ±0.2mA 以下 | ||
| 线性度 | ±0.5% 以下 | |||
| 二次线圈电阻 | Approx. 100Ω | Approx. 51Ω | Approx. 100Ω | |
| 应答速度 | 1μs 以下 (The smaller one on either at di/dt = 100A/μs or If/μs.) | |||
| 过度特性 | 10% 以下 | |||
| 磁滞宽度 | 30mV 以下 | 0.2mA 以下 | ||
| 输出温度特性 | ±0.02%/℃ 以下 | |||
| 剩余输出温度特性 | ±1mV/℃ 以下 | ±0.01mA/℃ 以下 | ||
| 控制电源 | ±15V±5% | |||
| 消耗电流 | 20mA+(Input current/2000) | 20mA+(Input current/1000) | 20mA+(Input current/2000) | |
| 使用温度范围 | -10℃～+80℃ | |||
| 保存温度范围 | -15℃～+85℃ | |||
| 耐电压 | AC2500V 50/60Hz 1分钟 | |||
| 绝缘电阻 | DC500V 500MΩ 以上 | |||
- Note1）
- 剩余输出值是指去除磁心磁滞后的值。
- Note2）
- 饱和电流的通电时间为1秒钟以内。
- Note3）
- 连续通电DC电流×150％的通电时间为1分钟以内。
