Type H-4 プリント基板直立型電流センサ
外形寸法図
特長
- 機器保護の為の過電流検出用等に使用可能
用途
・家電(エアコン・洗濯機・冷蔵庫等)、
産業機器の過電流保護用
・インバーター制御用
・蓄電システムのAC電流監視
特長
・貫通穴φ12を確保
・適用電流が0.5～120Aでワイドレンジを使用可能
・プリント基板実装型
外形寸法
| 形名 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| H-4 | 37.5 | 39.0 | 14.5 | 12.0 | 25.40 | 33.02 | 3.0 | 12.7 |
電気特性 Ta=25℃
仕様
| 形名 | H-4 |
|---|---|
| 適用電流 | 0.5～120Arms(50/60Hz)、R≦10Ω |
| 最大許容電流 | 120Arms連続 |
| 飽和限界電流 | 120Arms(50/60Hz)、R≦10Ω |
| 出力特性 | 出力電圧特性グラフ参照 |
| 直線性 | 結合係数特性グラフ参照 |
| 二次巻線数 | 2200Ts |
| 二次巻線抵抗 | 83Ω(参考値) |
| 耐電圧 | AC2000V、1分間(外装-リードピン間) |
| 絶縁抵抗 | DC500V、100MΩ以上(外装-リードピン間) |
| 使用条件 | -25℃～+85℃ |
| 保存条件 | -25℃～+85℃ |
| 構造 | PBT外装ケース、片面充填封止 |
| 出力端子 | Φ1.0mm×L7mm(硬銅線)、錫メッキ |
| 重量 | 約21g |

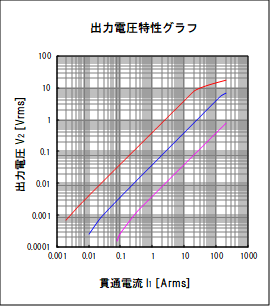

特性
